Тензодатчики

Тензодатчики

Тензометричний датчик (тензодатчик; від лат. tensus — напружений) — датчик, що перетворює величину деформації в зручний для вимірювання сигнал (зазвичай електричний), основний компонент тензометра (приладу для вимірювання деформацій).

Існує безліч способів вимірювання деформацій:

  • тензорезистивний
  • оптико-поляризаційний
  • пьезорезистивный
  • термокварцевый
  • волоконно-оптичний
  • або простим зчитуванням показів з лінійки механічного тензодатчика

Серед електронних тензодатчиків, найбільше поширення отримали тензорезистивні давачі.

Тензорезистивний датчик зазвичай являє собою спеціальну пружну конструкцію із закріпленим на ній тензорезистором та іншими допоміжними деталями.

Після калібрування, по зміні опору тензорезистора можна обчислити ступінь деформації, яка буде пропорційна силі, прикладеній до конструкції.



Існують різні типи датчиків:

  • датчики сили (вимірює зусилля і навантаження)
  • датчики тиску (вимір тиску в різних середовищах)
  • акселерометри (датчик прискорення)
  • датчики переміщення
  • датчики крутного моменту

Найбільш типовим застосуванням тензодатчиків є ваги.

В залежності від конструкції вантажоприймальної платформи, застосовуються тензодатчики різного типу:

  • консольні
  • s-образні
  • «шайба»
  • «бочка»



Конструкція резистивного тензодатчика являє собою пружний елемент, на якому зафіксований тензорезистор.

Під дією сили (ваги вантажу) відбувається деформація пружного елемента разом з тензорезистором.

В результаті зміни опору тензорезистора, можна судити про силу впливу на датчик, а отже, і про вагу вантажу.

Принцип измерения веса при помощи тензодатчиков основан на уравновешивании массы взвешиваемого груза с упругой механической силой тензодатчиков и последующего преобразования этой силы в электрический сигнал для последующей обработки.

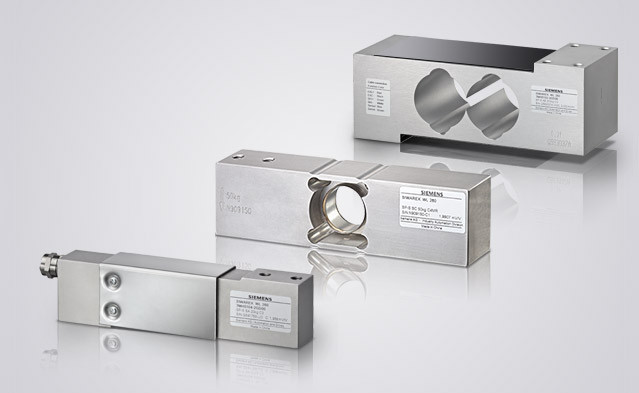

Тензодатчики

Для характеристики защиты тензодатчика от воды и пыли используется IP-рейтинг.

Ingress Protection Rating — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).

Под степенью защиты понимается способ защиты, проверяемый стандартными методами испытаний, который обеспечивается оболочкой от доступа к опасным частям (опасным токоведущим и опасным механическим частям), попадания внешних твёрдых предметов и (или) воды внутрь оболочки.

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты (IP) и двух цифр, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды.

Код имеет вид IPXX, где на позициях X находятся цифры, либо символ X, если степень не определена.

За цифрами могут идти одна или две буквы, дающие вспомогательную информацию.

Например, бытовая электрическая розетка может иметь степень защиты IP22 — она защищена от проникновения пальцев и не может быть повреждена вертикально или почти вертикально капающей водой.

Максимальная защита по этой классификации — IP68: пыленепроницаемый прибор, выдерживающий длительное погружение в воду.
