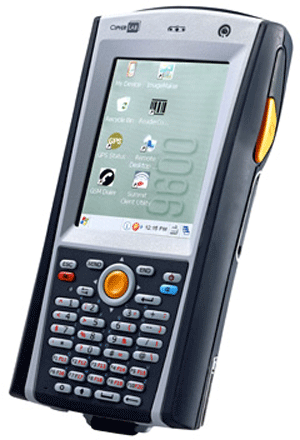

CipherLab 9601 / 9671 Тармінал збору даних (штрихкоду)

CipherLab 9601/9671 — Складаний індустріальний WindowsCE термінал для збирання даних у корпусі PDA.

Термінали збору даних серії CipherLab 9601/9671 — новинка в класі портативних мобільних комп'ютерів формату КПК, яка продовжує вдалу серію раніше вироблених терміналів серії 9400.
Серія мобільних комп'ютерів збору, передавання та оброблення даних CipherLab 9601/9671 — спеціально спроєктована як індустріальний КПК, для роботи в агресивних промислових умовах експлуатації.
Модельний ряд CipherLab серії 9600 надає широкі можливості вибору типів зчитувачів і типів радіоінтерфейсів для передавання даних, що надає користувачам безмежні можливості для виконання своїх завдань.

Windows®CE термінали серії 9600 поєднують у собі: легку вагу, сучасну елементну базу, ергономічний обтічний обгумований корпус, високий індустріальний клас захисту, час автономної роботи, а також великий вибір додаткових аксесуарів.

Від серії 9400 новинку відрізняють: потужніший Wi-Fi радіомодуль Summit, більш продуктивні моделі зчитувачів штрих-кодів, більший обсяг флеш пам'яті, принципово новий ультра'яний і контрастний дисплей виробництва NEC, вдосконалена модульна клавіатура, а також наявність вбудованого GPS-приймача (опція).

Відмітні риси терміналу збирання даних CipherLab 9601/9671:

• 1D лазерний (тип: Moto SE950) зчитувач штрих-кодів або опціонально:
• 2D лазерний (тип: Moto SE4500-DL,752х480) або CCD світлодіодний
• Marvell PXA270 (520 мГц) процесор.
• CipherLab 9601/9671 Windows CE v6.0 операційна система (русифікована).
• 3.5" — кольоровий сенсорний дисплей, VGA (640х480) або QVGA (320x240), 262.144 кольорів, з високим коефіцієнтом відбиття й LED світлодіодною підсвіткою білого кольору (пр. NEC).
• 128 Мб SDRAM — пам'ять даних, 1 Гб Flash NAND — пам'ять програм.
• 29-клавішна алфавітно-цифрова клавіатура, з яскравою LED-світлодіодною підсвіткою білого кольору, з пилобризним захистом (на замовлення, можливе постачання в варіанті 43 клавіші).
• 2 — клавіші з лівого та правого боку корпусу для старту зчитування штрих-коду.
• 3-колірний світлодіод статусу та режиму роботи.
• Вібросигнал і звуковий сигнал (фумер) для інформування про режими та статус роботи.
• Вбудований динамік CipherLab 9601/9671 (моно) для прослуховування аудіоінформації.
• CipherLab 9601/9671 Окрема клавіша увімкнення/вимкнення додаткового підсвічування клавіатури.
• MicroSD (SDHC) слот розширення пам'яті даних (до 16 Гб).
• BlueTooth V2.0+EDR Class 2 вбудований радіомодуль.
• Wi-Fi IEEE 802.11b/g Summit радіомодуль (Cisco сертифікований), з підтримкою протоколу Cisco CCX v4.0, Summit фут. Протестована дистанція з обладнанням Cisco — 400 метрів!
• GSM/GPRS/EDGE 850/900/1800/1900 Мгц, 4-режимний радіомодуль (GSM-опція)
• GPS модуль навігації (чипсет SIRFStarIII) з вбудованою антеною й роз'ємом приєднання зовнішньої антени (GPS-опція).
• 2 МПікс модуль цифрової фотокамери з яскравою LED-підсвіткою (опція).
• RFID-зчитувач карток Mifare (13.56 мГц) стандарту ISO14443A/14443B/15693, з можливістю записування та читання блоків і UIDIP (опція).
• Одночасний режим роботи отримання даних зі зчитувача штрих-коду та RFID зчитувача.
• 2.5-мм роз'єм для під'єднання зовнішньої дротової гарнітури (мікрофон, навушник).
• RS232 інтерфейсний кабель із функцією заряджання від мережевого адаптера для приймання та передавання даних (опція).
• USB інтерфейсний кабель із функцією заряду термінала від мережевого адаптера.
• 2700 мА Li-Ion акумуляторна батарея
• 80 мА резервний акумулятор для збереження даних (24 години), у разі розряджання основної батареї.
• 12 годин роботи в автономному режимі, 10 годин у режимі GSM розмови/передавання даних і 10 годин у режимі Wi-Fi (сканування лазером кожні 5 сек, 50% яскравість підсвітки)
• Діапазон робочих температурCipherLab 9601/9671: -10гр. ~ +50 гр.
• CipherLab 9601/9671 витримує 5 падінь із висоти 1.5 метра на кожну із 6 сторін корпусу, і протестований на 1000 падінь із висоти 100 см.
• IP64 індустріальний клас захисту
• Металевий каркас CipherLab 9601/9671 (сплав алюмінію) по периметру всередині корпусу, що підсилює конструкцію термінала
• Еластичний ремінь для кріплення на пояс або утримання на долоні.
• Стилус на пружинному шнурі з можливістю зберігання в спеціальному відсіку корпусу термінала.
• Утиліти для керування й настроювання: фотокамерою, що зчитують модулі штрих-коду і RFID, GPS-модулем навігації, GSM/GPRS-модулем і Wi-Fi-модулем (передалено на терміналі).



Технічні характеристики CipherLab 9601 / 9671
Процесор	Marvell PXA270 (520 мГц)
Операційна система	Windows CE v6.0
Пам'ять програм	1 Гб NAND Flash
Пам'ять даних	128Мб SDRAM
Слоти розширення	MicroSD (SDHC) слот розширення пам'яті даних (до 16 Гб)
Дисплей	3.5" — кольоровий, сенсорний дисплей, VGA (640х480) або QVGA (320x240), 262.144 кольорів, з високим коефіцієнтом відбиття й LED світлодіодною підсвіткою білого кольору (пр.во NEC)
Додаткова індикація	3-колірний світлодіод статусу та режиму роботи, вібросигнал, аудіозумер
Підтримка мов	Русифікований
Клавіатура	29-клавішна алфавітно-цифрова клавіатура, з яскравою LED-світлодіодною підсвіткою білого кольору, з пилобризним захистом (на замовлення, можливе постачання в варіанті 43 клавіші)
Можливості програмування	eMbedded Visual C ++, eMbedded Visual Tool, Visual Studio.NET, DLL для конфігурування зчитувача, Генератор Прикладів під Windows (AG) — рус, Terminal Emulation, під'єднання Віддаленого робочого стола
Можливі опції (замовляється додатково)	2D лазерний зчитувач штрих-кодів, CCD світлодіодний зчитувач штрих-кодів, 2 Мпікс цифрова фотокамера, GSM/GPRS радіомодуль, модуль приймача GPS, RFID-зчитувач карток Mifare (13.56Мгц).
Комплект постачання	термінал збору даних 96хх, акумуляторна батарея, USB-інтерфейсний кабель із функцією заряджання від мережевого адаптера, мережевий адаптер 220v/5v(3 A), стилус, еластичний ремінь, CD з ПЗ
Аксесуари (замовляйться додатково)	Інтерфейсна підставка USB з функцією заряду, Інтерфейсна підставка Modem з функцією заряду, Інтерфейсна підставка Ethernet з функцією заряду, Пістолетна ручка, Захисний шкіряний чохол, Коба для перенесення з ременем на плече, Запасний акумулятор (2700 мА), Зарядний пристрій на 4 акумулятори, Інтерфейсний кабель RS232 з функцією заряджання від мережевого адаптера, USB-інтерфейсний кабель із функцією заряду від мережевого адаптера, Автомобільний тримач, Зарядний пристрій від прикурювача автомобіля
Штрих-код
Підтримувані типи штрих-кодів	Codabar, Code 128, GS1-128 (EAN-128), ISBT 128, Industrial 25 (Discrete 25), Interleaved 25, Matrix 25, French Pharmacode, Italian Pharmacode (Code 32), Code 39, Code 93, MSI, Negative Barcode, Plessey, Telepen, GS1 DataBar Omnidirectional (RSS-14), GS1 DataBar Limited (RSS Limited), GS1 DataBar Expanded (RSS Expanded), EAN-8, EAN-13 / UPC-A, EAN-13 / UPC-A, UPC-E
Оптичні характеристики зчитувача штрих-коду
Тип зчитувача	Лазерний, стандартної дальності
Джерело випромінювання	Лазерний діод (Moto SE900) видимого діапазону 650±15 nm
Дальність зчитування (залежить від щільності та контрастності штрих-коду)	від 1 до 45 см
Кут огляду	47°
Частота сканування	100 сканувань за секунду
Ширина захоплення	Залежить від відстані до штрих-коду
Інтерфейси
Інтерфейсна підставка	Інтерфейсна підставка USB з функцією заряду термінала та додатковим відсіком для встановлення 2 АКБ (у комплекті)
Bluetooth
Class	Bluetooth v2.0+EDR Class2
Антена	Вбудована
Wi-Fi
Стандарти	IEEE 802.11 b /g (Cisco CCX V4)
Модель модуля	Summit SDC-MSD10G
Чипсет	Broadcom BCM4318E
Покриття	350 м у межах прямої видимості. Протестована дистанція спільно з обладнанням Cisco — 400 м (у прямій видимості)
Швидкість передавання даних	8.4 Мбіт/сек
Антена	Подвійна, вбудована
Способи шифрування	EAP, WEP, WPA(PSK), WPA2(TKIP,AES,PSK)
Тип інтерфейсу під'єднання	SDIO (4bit)
GPRS
GSM діапазон	GSM/GPRS/EDGE
Можливість працювати як мобільний телефон	850/900/1800/1900 Мгц
Тип (виробник) модуля GPRS	Cinterion MC75
Тип підключення антени	Внутрішня антена
GPS
Модель чипсета	SIRFStarIII (RoyalTek REB-1315LPX)
Послідовний інтерфейс	UART 9600 біт/сек
Протокол	Підтримується NMEA формат
Тип антени	Вбудована GPS антена + роз'ємом під'єднання зовнішньої антени
Цифрова фотокамера
Роздільна здатність	2 Мпікс
Тип матриці	CMOS
Вбудована підсвітка	1 LED ультра'яскравий світлодіод
Режим роботи підсвітки	у режимі попереднього перегляду та в режиті фотографування
Швидкість попереднього перегляду	13 кадрів/сек
Час збереження 1 кадру	0.5 сек
Характеристики RFID зчитувача
Частота	13.56 Мгц
Стандарт використовуваних RFID-карт	Mifare ISO 14443A, ISO 14443B, ISO 15693
Можливість зчитувати тільки UID-пакети	ISO 14443A (Mifare Standard 1K/Mifare Standard 4K/Mifare Ultralight/Mifare DESFire/Mifare S50/SLE44R35/SLE66R35) ISO 14443B (SR176), ISO 15693 (ICODE SLI/SRF55V02P/SRF55V02S/SRF55V10P/TI Tag-it HF-I/ST LRI512)
Можливість читання блоків даних	ISO 14443A (Mifare Standard 1K/Mifare Standard 4K/Mifare Ultralight/Mifare S50/SLE44R35/SLE66R35) ISO 14443B (SR176), ISO 15693 (ICODE SLI/SRF55V02P/SRF55V02S/SRF55V10P/TI Tag-it HF-I/ST LRI512)
Можливість запису блоків даних	ISO 14443A (Mifare Standard 1K/Mifare Standard 4K/Mifare Ultralight/Mifare S50/SLE44R35/SLE66R35) ISO 14443B (SR176), ISO 15693 (ICODE SLI/SRF55V02P/SRF55V02S/SRF55V10P/TI Tag-it HF-I/ST LRI512))
Умови експлуатації та стандарти
Умови експлуатації	-10ºC … 50ºC
Умови зберігання	-20ºC … 60ºC
Вологість під час експлуатації	5%...95%
Пиловологозахист, IP-рейтинг	IP64
Ударостійкість (не є гарантійним зобов'язанням)	Стійкий до багаторазових падінь на бетонну поверхню з висоти 1,5 метра (5 падінь на кожну сторону) Пройшов тест на 1000 падінь із висоти 100 см
Електростатичний розряд	± 8 кВ прямий розряд, ± 15 кВ розряд по повітрю
Стандарти безпеки	BSMI, CE, C-Tick, FCC, IC, MII, NCC, SRMC
Термін гарантії	1 рік
Живлення
Характеристики блока живлення (зарядного пристрою)	AC 110V / 220V, DC 5V / 3 A
Основна батарея	Li-Ion 2700 мА, 3.7в
Час роботи без підзаряджання	12 годин роботи в автономному режимі, 10 годин у режимі GSM розмови/передавання даних і 10 годин у режимі Wi-Fi (сканування лазером кожні 5 сек, 50% яскравість підсвітки)
Backup батарея	80 мА
Час зберігання даних від Backup-батареї	24 часа
Фізичні
Вага	400 грамів
Габарити мм.	170 х 90 х 38мм
Корпус	Ударостійкий пластик із гумовими вставками з боків, метилевий каркас усередині корпусу
Колір	Чорно-сірий
